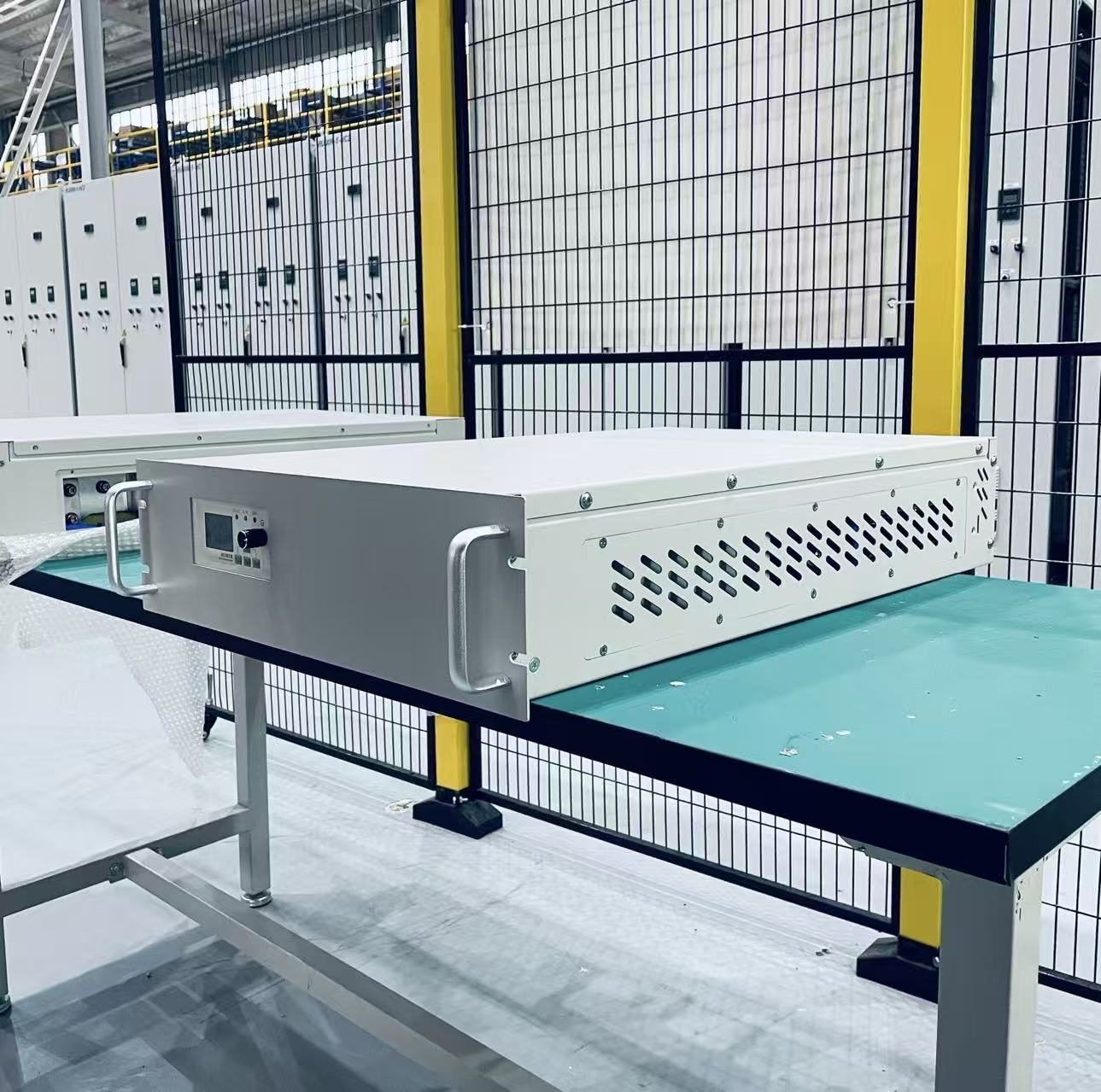

英文半导体设备专用调功器，晶圆加热与镀膜工艺应用方案
1、前言：半导体工艺对调功器的严苛特殊要求
芯片制造属于纳米级精密制程，晶圆加热、真空镀膜（PVD/CVD）是薄膜沉积、退火、外延生长的核心工序，炉体温度、加热功率微小波动都会造成薄膜厚薄不均、晶格缺陷、晶圆报废，直接拉低生产良品率。
普通工业通用调功器谐波大、控温滞后、纹波偏高，无法适配半导体无尘车间精密工况。半导体设备专用调功器基于 IGBT 高频调控拓扑研发，搭配闭环微秒级反馈、低干扰滤波结构，专为晶圆加热、镀膜设备定制，是国产半导体装备国产化替代的核心配套电源。
很多半导体设备整机厂、工艺工程师选型时困惑：晶圆基座加热、蒸发镀膜腔体温控该选用哪种调功器？本文拆解半导体专用调功器核心技术特性，落地两大主流工艺完整应用方案，给出标准化选型逻辑。
2、半导体设备专用调功器区别于普通调功器的核心优势
常规窑炉、烘干炉使用的通用调功器仅满足基础恒温，而半导体设备专用调功器针对洁净车间精密制程做全方位升级，五大核心特性适配晶圆、镀膜工况：
- 超高控温精度，温度波动极小 采用相位连续平滑调控模式，搭配多区独立 PID 闭环运算，控温精度可达 ±0.5℃以内，晶圆整片温差控制在 ±0.3℃，解决镀膜薄膜厚度分层、晶圆退火性能不一致问题。
- 超低纹波、低谐波输出，避免精密设备信号干扰 内置多级 EMI 滤波与进线电抗器，IGBT 高频软开关技术大幅抑制谐波，不会干扰腔体传感器、光学检测、真空计弱电信号，满足半导体洁净车间电网电能质量标准，杜绝等离子体放电不稳定故障。
- 毫秒级快速响应，适配动态升温工艺 相比可控硅调功器，IGBT 半导体专用调功器开关速度更快，负载温度变化时瞬时微调功率，适配镀膜阶梯升温、晶圆分段退火动态功率调节需求，无调节滞后、无功率跳变。
- 多区独立同步控温，适配大尺寸晶圆基座 支持多路输出独立功率调节，可匹配 6 区、8 区、12 区晶圆加热基座，各区功率同步均衡输出，保证整片 4/6/8/12 寸晶圆受热均匀，无局部高温、低温区域。
- 洁净级防护 + 工业多重安全保护 无风扇低粉尘机型可选，适配无尘车间环境；集成软启动、过流、过温、缺相、短路自锁保护，冷态开机平缓爬升功率，避免加热基座冲击电流损坏晶圆载具，支持 7×24 小时不间断连续运行。
3、应用方案一：半导体晶圆加热工艺专用调功器配套方案
3.1 工艺工况痛点
晶圆加热基座用于外延、退火、离子注入前预热工序，晶圆尺寸越大，对全区温度均匀性要求越高；冷态开机瞬时冲击电流易造成加热电阻老化；电网谐波会干扰腔体等离子反应，导致晶圆表面缺陷增多。
3.2 配套设备选型方案
选用半导体专用 IGBT 调功器，采用移相连续相位控制模式，搭载多区同步温控程序：
- 控制信号兼容设备 PLC 标准 4-20mA、0-10V 模拟量，支持 Modbus、EtherCAT 工业总线通讯，可接入半导体设备上位机联动调控；
- 内置分段工艺程序，预设升温、恒温、降温三段功率曲线，适配晶圆退火、外延整套自动化流程；
- 标配软启动功能，开机 3~15 秒功率缓慢爬坡，消除冷态冲击电流，延长基座加热丝使用寿命；
- 前端集成无源滤波回路，厂区多台半导体设备并联运行时无谐波叠加干扰。
3.3 落地使用效果
整套温控系统投入后，整片晶圆温度均匀性稳定控制在 ±0.5℃，薄膜沉积一致性大幅提升，晶圆不良品率下降 20% 以上；设备长期运行无跳闸、无加热元件频繁烧毁问题，适配 12 英寸大尺寸高端晶圆生产线。
4、应用方案二：真空 PVD/CVD 镀膜工艺调功器应用方案
4.1 工艺工况痛点
真空镀膜腔体加热、蒸发源温控对功率稳定性要求极高，功率轻微漂移会造成蒸发速率忽快忽慢，薄膜厚度偏差超标；普通可控硅调功器产生的谐波会干扰真空测量、光学检测元件，造成镀膜参数失控。
4.2 配套设备选型方案
分两类镀膜工况差异化匹配半导体调功器：
- 高精度金属蒸镀、光学镀膜：选用 IGBT 半导体专用调功器，全程相位连续调节，低纹波输出，保证蒸发源熔融温度恒定，镀膜厚度均匀可控；
- 大面积陶瓷靶材、腔体恒温预热：可切换周波过零控制模式，谐波极低，降低车间电网污染，兼顾节能与长期稳态恒温。
设备可根据镀膜腔体分区加热需求，定制多路独立功率输出，每一路单独 PID 闭环，互不干扰；整机低电磁辐射，不会破坏真空腔体内微弱等离子场，适配半导体薄膜沉积精密制程。
4.3 落地使用效果
镀膜蒸发速率波动控制在极小范围，薄膜厚度公差满足纳米级工艺标准；车间真空仪表、传感器无数据漂移、跳数故障，大幅降低设备停机调试频次，适配半导体光学镀膜、介质膜量产产线。
5、半导体工况调功器选型对比：可控硅 VS IGBT 专用机型
- 可控硅调功器 性价比高，适合低端半导体辅助预热、非核心腔体恒温工序；缺点谐波偏高、响应速度慢，无法满足 12 寸晶圆、高端精密镀膜主加热工位。
- IGBT 半导体设备专用调功器 低纹波、低谐波、控温精度高、响应速度快，适配晶圆主基座加热、PVD/CVD 核心镀膜工位，是当前半导体装备国产化主流配套方案，支持非标多路、特殊电压电流参数定制工业特种电源。
6、半导体调功器日常配套优化建议
- 无尘车间优先选用无风扇防尘机型，避免粉尘进入腔体造成污染；
- 多台调功器并联产线，统一配套进线滤波电抗器，进一步降低谐波；
- 晶圆、镀膜动态升温工艺固定开启相位控制，稳态恒温可切换周波模式节能；
- 设备整机联动时，匹配标准工业通讯接口，实现整条产线自动化程序联动。
全文总结
半导体晶圆加热、真空镀膜工艺的核心生产瓶颈，集中在温度均匀性、功率稳定性、电网低干扰三大维度，通用工业调功器无法满足严苛制程标准。半导体设备专用调功器依托 IGBT 高精度调控、多级滤波、多区同步温控、洁净级防护等专属设计，分别适配晶圆基座退火、PVD/CVD 真空镀膜两大核心场景，有效提升晶圆与薄膜产品良品率，适配国产半导体设备装备升级、产线扩产需求。
我司作为工业控制电源源头厂家，可标准化供应半导体专用 IGBT 调功器、可控硅精密功率调节器，同时根据镀膜、晶圆设备非标尺寸、多区控温需求定制特种整流电源，为半导体装备厂商提供一站式精密控温功率解决方案。
